Korrosionsmechanismen und -kinetik in verschiedenen Gasen

Dieses Forschungsthema zielt darauf ab, die Korrosionsmechanismen und -kinetik von Werkstoffen aufzuklären, die verschiedenen Gasen wie Luft, Sauerstoff, Dampf und wasserstoffhaltigen Gasen bei hohen Temperaturen ausgesetzt sind.

Thermogravimetrische Analysen (TGA) werden durchgeführt, um die Massenänderungen der Proben während der Oxidation zu ermitteln, was wertvolle Einblicke in das Korrosionsverhalten und die Kinetik der Werkstoffe unter bestimmten Umweltbedingungen erlaubt. Isotherme und zyklische Oxidationstests werden durchgeführt, um wichtige Kennwerte für die Bewertung der langfristigen Haltbarkeit und Zuverlässigkeit von Materialien in praktischen Anwendungen zu erhalten. Darüber hinaus werden Morphologie und Mikrostruktur korrodierter Werkstoffe mit Hilfe fortschrittlicher Spektroskopie- und Mikroskopietechniken (XRD, SEM, TEM usw.) charakterisiert. Diese Analysen helfen bei der Identifizierung von Korrosionsprodukten und -mechanismen und tragen zu einem umfassenden Verständnis der Materialdegradation unter Hochtemperaturbedingungen bei.

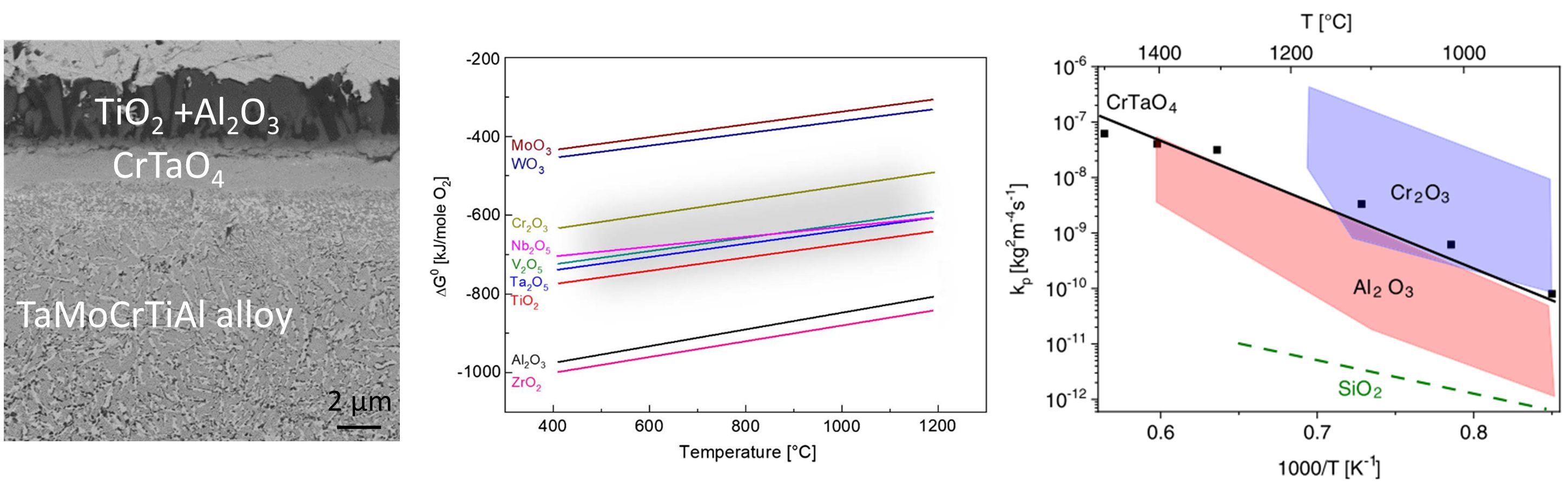

Jüngste Legierungsentwicklungen zeigen, dass das Wachstum einer schützenden und kompakten komplexen CrTaO4-Oxidschicht auf einigen feuerfesten CCAs wie TaMoCrTiAl eine ausgezeichnete Oxidationsbeständigkeit ermöglicht, wobei die Oxidationskinetik bei hohen Temperaturen geringer ist als die einer Cr2O3-Schicht.
